產品簡介

----------------------------------------------------------------------

[結構特點]

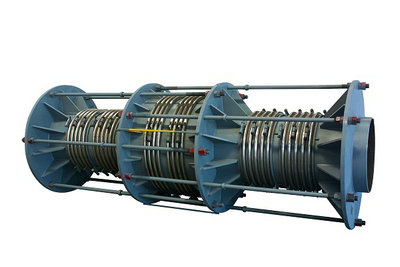

該類型補償器是由位于兩端的兩個工作波紋管和位于中間的一個平衡波紋管及拉桿和端板等結構件組成。其平衡波紋管的有效面積是工作波紋管有效面積的兩倍。這樣工作波紋管內壓引起的向外側的軸向推力通過拉桿被平衡波紋管因內壓引起的相反方向的推力所抵消，而無軸向推力輸出，故管道或設備不再承受內壓軸向推力，而只承受膨脹節位移時產生的剛度反力，而與盲板力相比，剛度反力比盲板力小幾十倍，所以，使設備和管路的固定變得簡單可行。該類補償器只能吸收軸向位移

直管壓力平衡式波紋膨脹節性能特點：采用兩種不同規格的波紋管組成（通常一種規格的平均直徑是另一種的1.4倍），主要用于吸收軸向位移并能平衡波紋管的壓力推力，其壓力推力由波紋管自身結構件承受，管線固定支架僅考慮波紋管的彈性力及管道摩擦阻力。

直管壓力平衡式波紋膨脹節應用范圍：多用于不宜設置大推力固定支架的高物位直立管線或大直徑管線中。

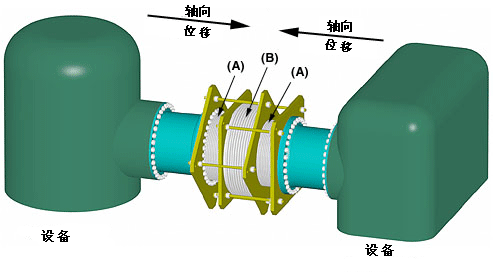

如圖所示的是典型的直管壓力平衡式波紋膨脹節的安裝方式。兩臺設備敏感的負荷要求帶法蘭附件部分的壓力和位移都非常小。當直管壓力平衡式波紋膨脹節吸收所有的軸向位移時，兩臺設備可以由于溫度的影響而延長。如果設備間的管線或者膨脹節的直徑大于管直徑4倍時，應該使用直管壓力平衡式波紋膨脹節。
